Камера струйной очистки инжекторного типа КСО-110-И ВМЗ

Стационарные очистные камеры серии КСО позволяют очищать, шлифовать, полировать изделия внутри камеры.

Отличительной особенностью кабин КСО является универсальность их использования в различных отраслях промышленности.

Могут устанавливаться в цехах или других отапливаемых помещениях.

Для оптимизации производительности и затрат возможно комплектование фильтрами, улавливающими пыль, сепараторами, очищающими абразив, мобильными блоками напорного / инжекторного типов (в комплекте с сепаратором, самоочищающимся фильтром со встроенным вентилятором и системой непрерывной очистки фильтр-элементов).

По индивидуальному запросу возможно изготовление камер с любыми габаритами рабочей зоны, установка систем механизации и автоматизации производственного процесса.

Спектр использования:

• выравнивание, шлифование и полирование поверхностей;
• удаление загрязнений, заусенцев, окалины, ржавчины, формовочного грунта;
• снятие лакокрасочных покрытий;
• подготовка поверхностей к нанесению лаков и красок;
• антикоррозионная обработка;
• обновление внешнего вида изделий.

Принцип работы:

Под действием разряженного воздуха абразив собирается в нижнем патрубке сборной воронки камеры и по абразивному рукаву поступает в сопла пистолета.

Требования к сжатому воздуху:

Для качественной очистки и оптимальной работы камеры, используемый воздух должен соответствовать классу не ниже 2-го согласно ГОСТ 17433 – 80.

Требования к абразиву:

Электрокорунд, карбид кремния фракцией 0,3-0,8 мм.

Камера КСО-110-И обеспечивает высокое качество обработки при использовании любого абразивного материала требуемой фракции и твердости.

На технологию абразивоструйной обработки оказывает влияние вид абразивного материала, его форма и размеры, требования, предъявляемые к свойствам наносимого покрытия и другие факторы.

Климатическое исполнение камеры:

УХЛ-4, по ГОСТ 151550-69 и ГОСТ 15543-70.

Камера предназначена для работы в закрытых помещениях, оборудованных системой вентиляции.

Не допускается использование камеры во взрывоопасной среде.

При соблюдении требований к давлению и расходу сжатого воздуха, качество обработки поверхности соответствует ГОСТу и отраслевым нормативным документам.

С помощью увеличения давления и расхода сжатого воздуха можно увеличивать производительность, не меняя при этом диаметр сопла и тип абразива

Технические особенности и материалы исполнения:

Каркас выполнен из профиля и стальных листов, внутренние поверхности защищены от повреждений износостойкой резиной.

Внутри камеры находится решетчатый настил. Обрабатываемые изделия загружаются с фронтальной стороны на решетку внутри камеры.

Специальные проемы позволяют оператору управлять инжекторным пистолетом и струей абразива.

В зоне обработки находятся только руки оператора, что избавляет от необходимости использования других средств защиты.

Комплект поставки:

• камера КСО – 80 с боковой / фронтальной загрузкой;
• пистолет инжекторный SGI с соплами (абразивоструйным из карбида бора и воздушным);
• комплект шлангов;
• специальные перчатки.

Дополнительные опции (по заказу):

• поворотный стол диаметром 600 мм;
• КСО-110 И в стандартной комплектации;
• выдвижной поворотный стол диаметром 600мм с приставным бункером и направляющими для выдвижной тележки;
• система сепарации абразивного материала инжекторного или напорного типа.

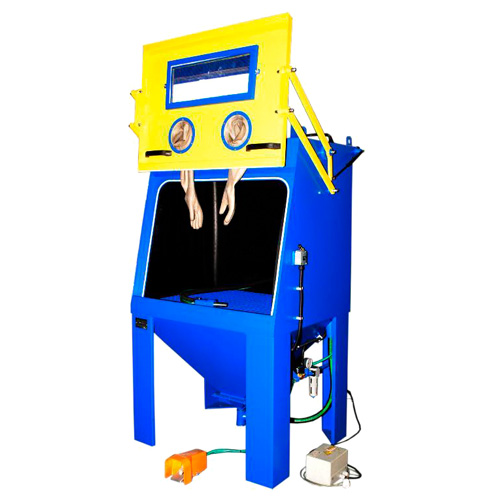

КСО-110-И в стандартной комплектации

КСО-110-И с выдвижным поворотным столом на приставной раме с бункером и направляющими
