ECO-120S Contracor эжекторные абразивоструйные кабины

Эжекторные кабины ECO-80S, ECO-100S, ECO-120S, ECO-140S представляют собой герметичную стальную конструкцию с установленной на бункере кабины эжекторной системой формирования абразиво-воздушной смеси и отдельно стоящим патронным фильтром технологического воздуха.

Применяются для абразивоструйной обработки малых и средних объемов с использованием оборотного абразива: удаление не жировых загрязнений и заусенцев, придание шероховатости/декоративных свойств, поверхностное упрочнение.

Особенности и преимущества:

1. ХОРОШЕЕ ОСВЕЩЕНИЕ - исключает темных зон. Лампы изолированы от рабочей зоны.
2. ВСТРОЕННАЯ ПРОХОДНАЯ ДВЕРЬ - для очистки длинномерных изделий.
3. НАРУЖНОЕ СМОТРОВОЕ СТЕКЛО - изготовлено из статически нейтрального триплексного стекла.
4. ПНЕВМАТИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ - с большим сроком службы. Отличается повышенной надежностью в сравнении с электрической системой управления.
5. ФИЛЬТРУЮЩИЙ ЭЛЕМЕНТ БОЛЬШОЙ ПЛОЩАДИ - задерживает 95% частиц пыли фракцией до 0,5 мкм.

В зависимости от комплектации разделяются на:

ECO-BASE - базовая модель без фильтр-камеры

Для удаления пыли и обеспечения хорошей видимости очищаемого изделия, кабина требует подключения к фильтр-камере серии DC (не входит в комплектацию) или к заводской системе вентиляции.

Комплект поставки:

ECO-base цельнометаллическая сварная кабина с установленной на бункере системой формирования абразиво-воздушной смеси, дозатор абразива, перчатки RGS-600, не требующие крепежа к кабине, пневматическая система управления, пускоостановочная педаль.

ECO ENTRY-LEVEL S - в минимальной комплектации с ручной очисткой фильтрующего элемента

Кабина для малопыльных абразивов или малого объёма работ. Фильтрующий элемент очищается с помощью быстрого открытия/закрытия шарового крана, либо отсоединяется от фильтр-камеры и очищается вне производственных помещений.

Комплект поставки:

Цельнометаллическая сварная кабина с установленной на бункере системой формирования абразиво-воздушной смеси, дозатор абразива, перчатки RGS-600, не требующие крепежа к кабине, пневматическая система управления, пускоостановочная педаль, фильтр воздушной линии с ручным сбросом конденсата, отдельно стоящая фильтр-камера DC-370 с ручной очисткой фильтрующего элемента, фильтрующий элемент, вакуумный рукав.

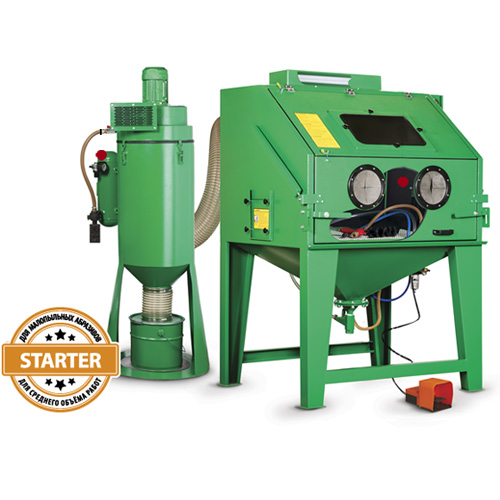

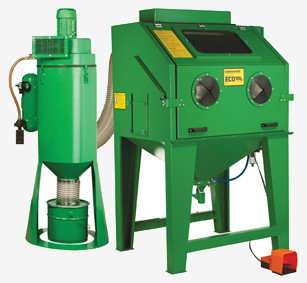

ECO STARTER SF- с установленной автоматической таймерной системой импульсной очистки фильтрующего элемента

Профессиональные модели для малопыльных абразивов или малого объёма работ.

Комплект поставки:
Модели SF поставляются с установленной автоматической таймерной системой импульсной очистки фильтрующего элемента и с облицовкой стен кабины.

1. Облицовка стен кабины
2. Автоматическая импульсная система очистки фльтрующего элемента

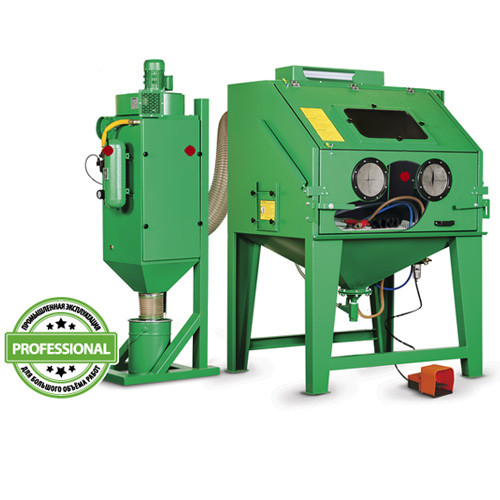

ECO PROFESSIONAL SL - с отдельной фильтр-камерой, системой автоматич. очистки фильтр-элемента с увеличенным размером

Рекомендованная комплектация с повышенной функциональностью для промышленной эксплуатации при средних и больших объёмах работ.

Комплект поставки:
Кабины серии SL поставляются в комплектации с отдельно установленной фильтр-камерой DC-550 или DC-750 с более производительным вентилятором, системой автоматической очистки фильтрующего элемента, увеличенным размером фильтрующего элемента, а также с облицовкой стен кабины.

1. Облицовка стен кабины.
2. Автоматическая импульсная система очистки фильтрующего элемента.
3. Отдельно установленная фильтр-камера DC-550 (D-750).

ECO-80S / 100S / 120S / 140S полный сборочный чертеж запчастей

ECO-80S / 100S / 120S / 140S (стандартная серия, общий вид)

ECO-80S / 100S / 120S / 140S электрическая и пневматическая схемы

Сборочный чертеж запчастей ECO-80SL / ECO-100SL / ECO-120SL / ECO-140SL (с отдельной фильтр-камерой DC-550, системой автоматической очистки фильтр-элемента с увеличенным размером)

Сборочный чертеж запчастей ECO-80SF / ECO-100SF / ECO-120SF / ECO-140SF (с установленной автоматической таймерной системой импульсной очистки фильтрующего элемента)
