BLASTCOR ORKAN ВМЗ пистолет абразивоструйный эжекторного типа

BLASTCOR ORKAN- новая модель инжекторного пистолета с улучшенной производительностью и увеличенным ресурсом эксплуатации.

Отличается эргономичной формой, что обеспечивает высокое удобство обработки труднодоступных мест.

Назначение:

Очистка, снятие ржавчины, песка и окалины, получение необходимой шероховатости, снятие слоёв, матирование, упрочнение, снятие заусениц и полирование, а так же для подготовка поверхностей перед нанесением антикоррозионных покрытий.

Подходит для очистки автомобильных деталей. Благодаря инжекторному типу подачи абразиво-воздушной струи тонколистовой металл автомобильных деталей не страдает, в отличии от обработки напорным способом.

Пистолет подходит для выполнения абразивоструйных работ в ограниченных по площади помещениях.

Совместимость:

Пескоструйная обработка различных поверхностей в комплекте с установками инжекторного типа DSG-I.

Подходит для пескоструйных камер любого производителя.

Требования к абразиву:

Абразивные материалы фракцией 0,3-1,2 мм: гранат, фруктовые косточки, стальной высококремнистый песок, электрокорунд, карбид кремния, стальные шарики, стальная или чугунная дробь.

На технологию абразивоструйной обработки оказывает влияние вид абразивного материала, его форма и размеры, требования, предъявляемые к свойствам наносимого покрытия и другие факторы.

Требования к сжатому воздуху:

Сжатый воздух, очищенный от влаги и масла (не ниже 2-го класса по ГОСТ 17433-80) давлением 5,0-8,0 кгс/см² и расходом 1,4-3,0 м³/мин в зависимости от диаметров струйного и воздушного сопла (см. табл.2).

Технические особенности и материалы исполнения:

• Максимальное давление: 3-6 бар;
• Производительность: до 10 м²/час;
• Потребление воздуха: от 1,45-2,5 м³/мин;
• Вес: 6,8 кг.
• Вес пистолета, кг (без учета рукавов и заборного устройства): 2,8.
• Воздушный рукав, мм: Ø12;
• Абразивоструйный рукав, мм: Ø19;
• Абразивоструйное сопло, мм: Ø12, Ø14;
• Воздушное сопло, мм: Ø5;

Особенности исполнения и эксплуатации:

Климатическое исполнение пистолета абразивоструйного ORKAN: УХЛ 4 по ГОСТ 151550-69 и ГОСТ 15543-70.

Не допускается использование пистолета абразивоструйного ORKAN во взрывоопасной среде.

При требуемом давлении и расходе сжатого воздуха очистка поверхности соответствует требованиям ГОСТа и других нормативных документов.

Качество и производительность абразивоструйных работ в значительной мере зависят от давления и количества воздуха, проходящего через сопло. Расход и давление воздуха, в зависимости от диаметров сопел (из расчета на один пистолет), указаны в таблице 2.

Комплектация инжекторного абразивоструйного пистолета BLASTCOR ORKAN:

• Пистолет абразивоструйный эжекторного типа;
• Заборное устройство;
• Рукав подачи абразива;
• Пакет кабелей и шлангов от пульта;
• Воздушный рукав;
• Хомут абразивоструйного рукава;
• Хомут воздушного рукава;
• Паспорт.

Конструкция пескоструйного пистолета ORKAN

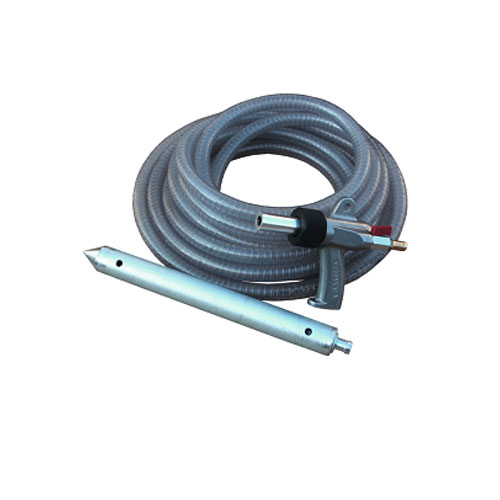

Абразивоструйный пистолет с заборным устройством.

1. Пистолет абразивоструйный ORKAN 2. Заборное устройство 3. Рукав подачи абразива 4. Хомут абразивоструйного рукава 5. Воздушный рукав 6. Хомут воздушного рукава

Устройство абразивного эжекторного пистолета ORKAN 1. Корпус 2. Сопло абразивоструйное 3. Сопло 4. Вставка 5. Гайка 6. Ниппель 7. Кран шаровый 8. Кольца уплотнительные 9. Штуцер воздушный

Сопло 3, вставка 4 и струйное сопло 2 вставляются в корпус 1 и фиксируются гайкой 5. Затяжку гайки 5 производить от руки. Штуцер 9 служит для подсоединения воздушного шланга. К соплу поз. 3 подсоединить абразивоструйный шланг, идущий от заборного устройства.

Заборное устройство Корпус Воздухозаборные отверстия.   Подсоединить рукав подачи абразивного материала и рукав подачи сжатого воздуха. Воткнуть заборное устройство в абразив. Верхние воздухозаборные отверстия не должны погружаться в абразив. Подать сжатый воздух. Абразивоструйное сопло поз. 2 (Рис.2) на пистолете направить в безопасное направление и открыть кран шаровый поз.7 (рис.2) пистолета. В эжекторной магистрали пистолета создается разряжение, в результате чего происходит забор абразива через заборное устройство. Абразив проходит через сопло поз.3 (рис.2), смешивается с основным воздушным потоком и выносится через абразивоструйное сопло поз.2 (рис.2). Выполнить очистку, держа абразивный пистолет на расстоянии 200-300 мм от очищаемой поверхности. По окончанию работы закрыть кран шаровый поз. 7 (рис.2) Для эксплуатации пистолета достаточно иметь одного человека из числа производственного персонала. По мере необходимости абразивный материал следует заменять новым
