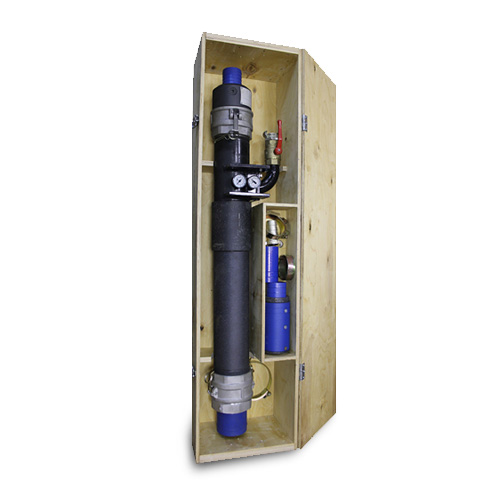

ТСМ 63/100 ВМЗ транспортировщик сыпучих материалов

Используется для сбора и транспортировки сыпучих материалов с диаметром фракции до 10 мм (кварцевый песок, электрокорунд, купершлак, стальная/чугунная дробь, пластмассовые гранулы, зерно и др.).

Производительность зависит от объема и давления подаваемого воздуха и транспортируемого материала.

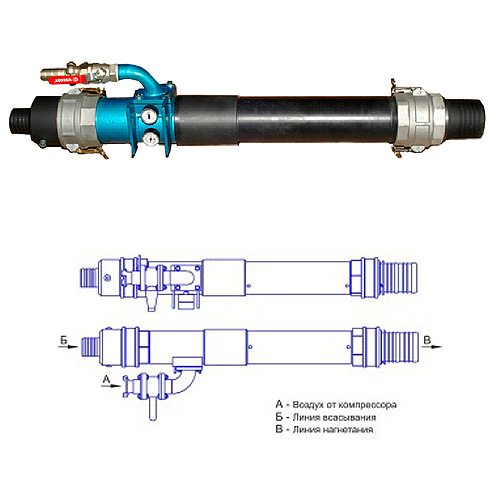

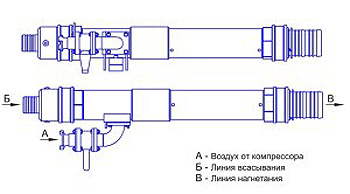

Устройство транспортировщика:

Воздух от компрессора подаётся в линию А.

Пройдя через воздушное сопло, поток воздуха в камере смешения создаёт разряжение, за счёт чего происходит всасывание воздуха и собираемого материала в линии Б.

Далее смесь воздуха и транспортируемого материала поступает в сопло Вентури, где разгоняется и передаётся в линию нагнетания В.

Манометр и вакуумметр контролируют давление поступающего воздуха и разряжение, создаваемое в камере смешения.

На всасывающую и нагнетательную линии установлены быстроразъёмные соединения Kamlok.

На линию подвода воздуха от компрессора установлено быстроразъёмное кулачковое соединение.

Порядок работы:

Перед началом работы оператор подключает транспортировщик к воздушной линии компрессора, присоединяет рукава, помещает всасывающий рукав со специальной насадкой в собираемый материал, а нагнетательный рукав в любую подходящую ёмкость.

Далее следует включить подачу воздуха на компрессоре и открыть шаровой кран.

При свободном поступлении воздуха без абразива показания манометра должны быть не менее 5,4 бар, а вакуумметра 1,8-2,2 inHg.

Если наблюдается прерывистый поток всасываемого материала, рекомендуется отпустить стопорные винты кольца насадки и медленно поднимать регулировочное кольцо, пока поток не станет равномерным, после чего стопорные винты следует закрутить.

Для увеличения скорости транспортировки можно опустить регулировочное кольцо.

Когда в шлангах не останется материала, следует выключить компрессор, закрыть шаровой кран, и после этого отсоединить рукава
