Магнитоиндукционный преобразователь ИД-1
Назначение:
Измерение толщины гальванических, лакокрасочных и других неферромагнитных покрытий на малоразмерных стальных деталях с малыми радиусами кривизны и в труднодоступных местах сложнопрофильных изделий.
Особенности: |
|
 |

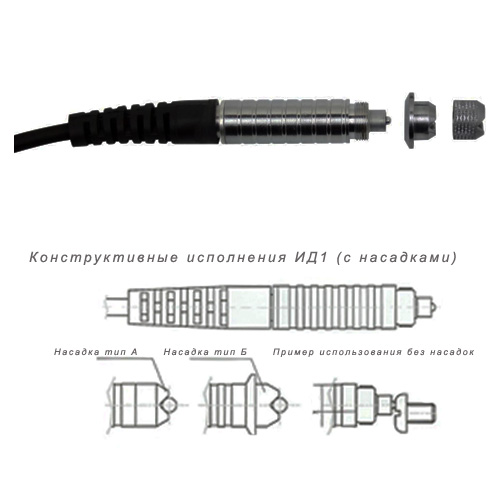

♦ преобразователь с подпружиненным металлическим корпусом, двумя типами съемных упорных насадок с возможностью использования как «карандашного»; ♦ практически не истираемая контактная поверхность и устойчивость к воздействию химических веществ гальванических производств. |
 |

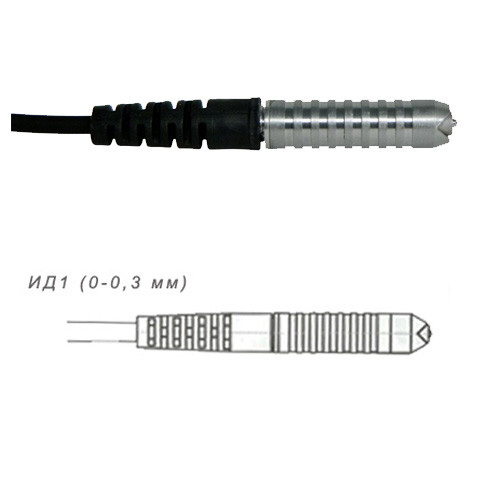

♦ преобразователь с подпружиненным металлическим корпусом с V–образным пропилом для позиционирования на цилиндрических или сферических изделиях; ♦ практически неистираемая контактная поверхность и устойчивость к воздействию химических веществ гальванических производств. |
Преобразователи серии ИДИспользуются для измерения толщины неферромагнитных (гальванических, лакокрасочных, порошковых, пластиковых, мастичных и др.) покрытий на ферромагнитных основаниях, а так же для измерения толщины электролитического никеля на неферромагнитных основаниях. |
|||||
|
|
|||||
| Тип | Диапазон измерения толщин |
Основная погрешность измерения по диапазонам толщин | Мин. диаметр основания, Øн / Øв,мм |
Диаметр зоны измерения Øм, мм |
Габариты, мм |
| ИД0К | 0-300 мкм | ≤ ± (0,01T+1)мкм | 1/4,5 | < 3 | Ø 9×115 |
| ИД0/90 | Ø 20х127 | ||||
| Назначение: Измерение толщины гальванических и других неферромагнитных покрытий на малоразмерных деталях (с малыми радиусами кривизны поверхности) и в труднодоступных местах сложнопрофильных стальных изделий. | |||||

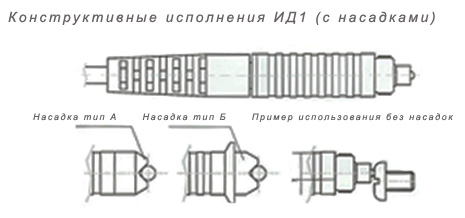

| ИД1 (с насадками) | 0-300 мкм | ≤ ± (0,01T+1)мкм | 1/4,5 | < 3 | Ø 9×65 |

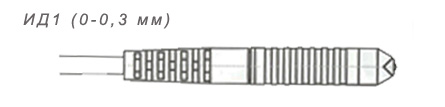

| ИД1 (0-0,3 мм) | 0-300 мкм | ≤ ± (0,01T+1)мкм | 1/4,5 | < 3 | Ø 9×65 |
| Назначение: Измерение толщины гальванических, лакокрасочных и других неферромагнитных покрытий на малоразмерных стальных деталях с малыми радиусами кривизны и в труднодоступных местах сложнопрофильных изделий. | |||||
| ИД2 | 0-3000 мкм | 0–2000 мкм: ≤± (0,015T+1)мкм 2000–3000 мкм: ≤±0,02T |
1,5/9 | 6 |
Ø 19x83 |
| ИД2-mini | Ø 9×65 | ||||
| Назначение: Измерение толщины покрытий общего и специального назначения (лакокрасочные, пластиковые, эмалевые, металлические напыляемые, противопожарные и т.д.) на квазиплоских и цилиндрических изделиях со средней шероховатостью поверхности. | |||||
| ИД3 | 0-6 мм | 0–5 мм: ≤±(0,015T+0,005)мм 5–6 мм: ≤±0,02T |
2,5/10,5 | 8 | Ø 19×83 |
| ИД4 | 0-8 мм | 0–6 мм: ≤±(0,015T +0,01)мм 6–8 мм: ≤±0,02T |
5/18,5 | 12 | Ø 15×49 |
| ИД5 | 0-10 мм | 1–8 мм: ≤± (0,015T+0,01)мм 8–10 мм: ≤±0,02T |
7/57 | 17 | Ø 23×58 |
| Назначение: Измерение толщины битумных, пластиковых, пленочных, жаропрочных и других неферромагнитных покрытий (в том числе, специального назначения) в диапазоне до 6 мм на стальных изделиях со средней и большой шероховатостью. | |||||
а) Минимальный диаметр зоны измерения;| Технические характеристики | |
| Габариты, ДхШхВ | Ø 9×65 |
| Приборы | |
| Погрешность измерения | ≤ ± (0,01T+1) мкм |
| Диапазон измерения | 0-300 мкм |
| Мин. диаметр основания | наружный 1мм, внутренний 4,5мм |
| Диаметр зоны измерения | < 3 мм |
