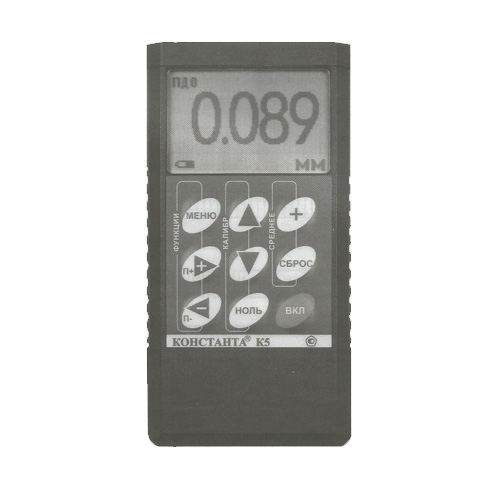

Толщиномер покрытий Константа К5
Константа К5 - многофункциональный толщиномер защитных покрытий всех типов
Предназначен для измерения:
► Толщины покрытий
- лакокрасочных, эмалевых, пластиковых, мастичных и других диэлектрических покрытий на стальных деталях;
- гальванических (цинковых, хромовых, кадмиевых, серебряных, никелевых и других) покрытий на стальных деталях;
- анодноокисных, лакокрасочных, пластиковых, тефло-новых и других диэлектрических покрытий на деталях из неферромагнитных металлов и сплавов, а также углепластиках;
- серебряных, медных, оловянных, хромовых, никелевых и других электропроводящих покрытий на деталях из неферромагнитных металлов и сплавов;
- лакокрасочных и гальванических покрытий на внутренних поверхностях труб и цилиндрических изделий;
плакирующих покрытий;
► Толщины защитного слоя бетона и определения расположения арматуры железобетонных изделий;
► Для оценки шероховатости поверхности после пескоструйной или дробеструйной обработки;
► Контроля климатических условий при окрасочных работах
- влажность воздуха;
- температура воздуха;
- температура точки росы.
Отличительные особенности:
- использование комбинации импульсного индукционного, вихретокового параметрического и фазового цифровых методов получения первичной информации;
- большое число износостойких преобразователей различного назначения нового поколения с алгоритмами работы, исключающими влияние износа на погрешность измерения;

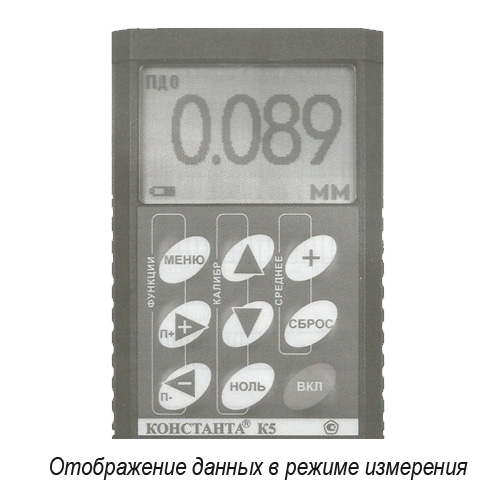

- расширенная клавиатура и матричный индикатор, обеспечивающие дружественный интерфейс общения при измерениях и обработке результатов;
- возможность проведения допускового контроля и измерений с усреднением;
- отсутствие температурного и временного дрейфа показаний;
- возможность контроля покрытий на деталях с шероховатостью до Rz=400 мкм на малоразмерных деталях и внутренних поверхностях полых изделий;
- хранение градуировочных характеристик во встроенной памяти преобразователя, что исключает необходимость градуировки прибора у изготовителя при закупке дополнительных преобразователей;

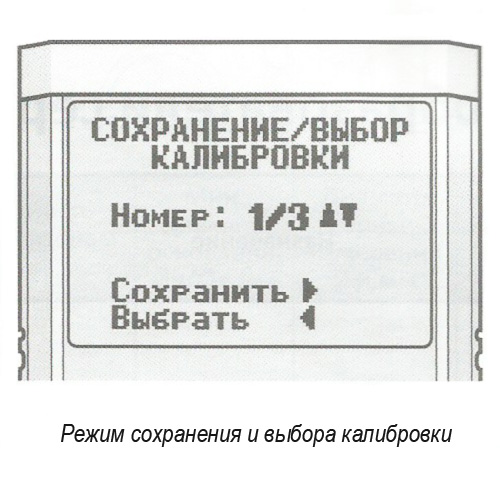

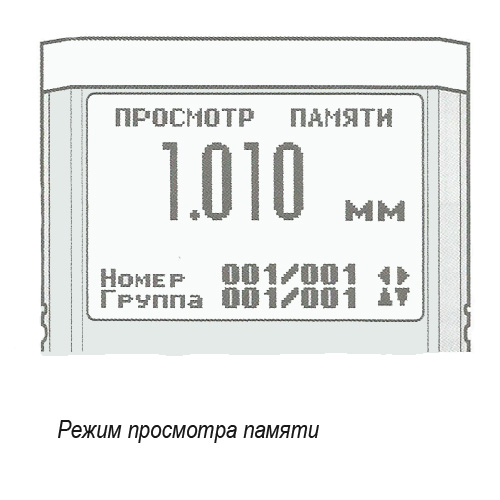

- возможность запоминания калибровок и результатов измерений в энергонезависимой памяти прибора с последующей передачей в IBM PC по USB каналу для статистической обработки и хранения с использованием программы Constanta-Data;
- автоматическое выключение питания после окончания измерений; подсветка индикатора; разъем LEMO (5-pin).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|
Диапазон контроля толщины |
от 0 до 150 мм |
|
Число преобразователей |
до 16 |
|
Температурный диапазон: |
–10 ... +40 °С |
|
Методы калибровки: |
ноль-калибровка на непокрытом основании; двухточечная |
|
Питание |
2 элемента ААА |
|
Время непрерывной работы |
300 ч. |
|
Связь с ЭВМ |
канал USB 2,0 |
|
Габаритные размеры |
120 × 60 × 25 мм |
|
Масса |
150 гр |
|
Число ячеек памяти результатов |
от 500 до 1000 с разбивкой на группы |
Комплект поставки:
- измерительный блок с преобразователями (число и модификация по выбору заказчика);
- зарядное устройство;
- комплект мер толщины;
- руководство по эксплуатации;
- методика поверки, диск с программой связи с IBM PC и обработки измерительной информации Constanta-Data;
- ударопрочный кейс.
Гарантийный срок эксплуатации:
- измерительного блока - 3 года;
- преобразователей - 2 года.
ВНИМАНИЕ! ТОЛЩИНОМЕР ПОСТАВЛЯЕТСЯ БЕЗ ДАТЧИКОВ.

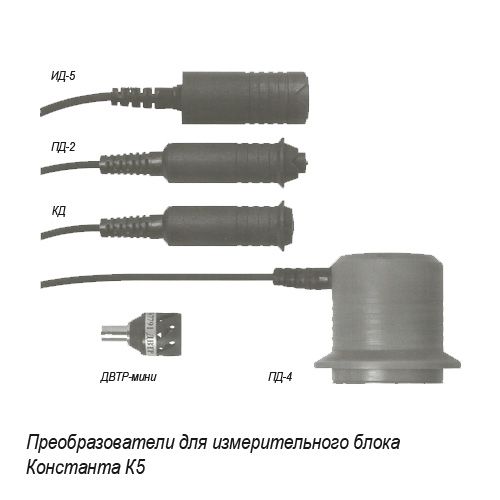

Для проведения измерений прибор необходимо закомплектовать необходимым датчиком:
Преобразователи серии ИДИспользуются для измерения толщины неферромагнитных (гальванических, лакокрасочных, порошковых, пластиковых, мастичных и др.) покрытий на ферромагнитных основаниях, а так же для измерения толщины электролитического никеля на неферромагнитных основаниях. |
|||||
|
|
|||||
| Тип | Диапазон измерения толщин |
Основная погрешность измерения по диапазонам толщин | Мин. диаметр основания, Øн / Øв,мм |
Диаметр зоны измерения Øм, мм |
Габариты, мм |
| ИД0К | 0-300 мкм | ≤ ± (0,01T+1)мкм | 1/4,5 | < 3 | Ø 9×115 |
| ИД0/90 | Ø 20х127 | ||||
| Назначение: Измерение толщины гальванических и других неферромагнитных покрытий на малоразмерных деталях (с малыми радиусами кривизны поверхности) и в труднодоступных местах сложнопрофильных стальных изделий. | |||||
| ИД1 (с насадками) | 0-300 мкм | ≤ ± (0,01T+1)мкм | 1/4,5 | < 3 | Ø 9×65 |
| ИД1 (0-0,3 мм) | 0-300 мкм | ≤ ± (0,01T+1)мкм | 1/4,5 | < 3 | Ø 9×65 |
| Назначение: Измерение толщины гальванических, лакокрасочных и других неферромагнитных покрытий на малоразмерных стальных деталях с малыми радиусами кривизны и в труднодоступных местах сложнопрофильных изделий. | |||||
| ИД2 | 0-3000 мкм | 0–2000 мкм: ≤± (0,015T+1)мкм 2000–3000 мкм: ≤±0,02T |
1,5/9 | 6 |
Ø 19x83 |
| ИД2-mini | Ø 9×65 | ||||
| Назначение: Измерение толщины покрытий общего и специального назначения (лакокрасочные, пластиковые, эмалевые, металлические напыляемые, противопожарные и т.д.) на квазиплоских и цилиндрических изделиях со средней шероховатостью поверхности. | |||||
| ИД3 | 0-6 мм | 0–5 мм: ≤±(0,015T+0,005)мм 5–6 мм: ≤±0,02T |
2,5/10,5 | 8 | Ø 19×83 |
| ИД4 | 0-8 мм | 0–6 мм: ≤±(0,015T +0,01)мм 6–8 мм: ≤±0,02T |
5/18,5 | 12 | Ø 15×49 |
| ИД5 | 0-10 мм | 1–8 мм: ≤± (0,015T+0,01)мм 8–10 мм: ≤±0,02T |
7/57 | 17 | Ø 23×58 |
| Назначение: Измерение толщины битумных, пластиковых, пленочных, жаропрочных и других неферромагнитных покрытий (в том числе, специального назначения) в диапазоне до 6 мм на стальных изделиях со средней и большой шероховатостью. | |||||
а) Минимальный диаметр зоны измерения;
Преобразователи серии ПДПреобразователи предназначены для измерения толщины диэлектрических неферромагнитных (анодноокисных, лакокрасочных, эмалевых, порошковых, пластиковых, мастичных и др.) покрытий на электропроводящих основаниях, а так же для измерения толщины электропроводящих неферромагнитных (хромовых, серебряных, оловянных, кадмиевых и т.п) покрытий на электропроводящих неферромагнитных основаниях. |
|||||
|
|
|||||
| Тип | Диапазон измерения толщин |
Основная погрешность измерения по диапазонам толщин | Мин. диаметр основания, Øн / Øв,мм |
Диаметр зоны измерения Øм, мм |
Габариты, мм |
|---|---|---|---|---|---|
| ПД0 | 0-500 мкм 0-100 мкм |
<± (0.01T+1) мкм <± (0.03T+1) мкм |
2 / 12 | 1,5 | Ø 19×103 |
| Назначение: Измерение толщины диэлектрических покрытий (лакокрасочных, пластиковых, порошковых, анодных и др.) на электропроводящих неферромагнитных изделиях. | |||||
| ПД1 | 0-2 мм | < ± (0.01T+1) мкм | 4 / 12 | 4,7 | Ø 19×83 |
| Назначение: Измерение толщины диэлектрических покрытий (лакокрасочных, пластиковых, порошковых, анодных и др.) на электропроводящих неферромагнитных деталях и изделиях. | |||||
| ПД2 | 0-15 мм | 0–7,5 мм: <± (0.015T+0,01) мм 7,5–15 мм: <±0.02T |
5 / 12 | 20 | Ø 19×83 |
| Назначение: Преобразователи для измерения толстослойных диэлектрических покрытий на электропроводящих ферро- и неферромагнитных основаниях. | |||||
| ПД3 | 0-30 мм | 0–20 мм: <± (0.015T+0,05) мм 20–30 мм: < ±0,02Т |
15 / 45 | 40 | Ø 19×83 |
| Назначение: Преобразователи для измерения толстослойных диэлектрических покрытий на электропроводящих ферро- и неферромагнитных основаниях. | |||||
| ПД4 | 0-70 мм | 0–40 мм: <± (0.015T +0,1) мм 40–70 мм: < ±0.02T |
50 / 150 | 80 | Ø 19×83 |
| ПД5 | 0-90 мм | 0–60 мм: <± (0.015T +0,3) мм 60–90 мм: <±0.02T мм |
80 /270 | 90 | Ø 19×83 |
| ПД6 | 0-120 мм | 0–80 мм: <± (0.015T +0,5) мм 80–120 мм: <±0.02T мм |
120 / 350 | 120 | Ø 19×83 |
| Назначение: Измерения толстослойных диэлектрических покрытий на электропроводящих ферро- и неферромагнитных основаниях. | |||||
Преобразователи серии ФДПреобразователи предназначены для измерения толщины электропроводящих гальванических (цинковых, никелевых, хромовых, кадмиевых, медных и др.) покрытий на ферромагнитных основаниях с улучшенной отстройкой от влияния основных мешающих параметров. |
|||||
|
|
|||||
| Тип | Диапазон измерения толщин |
Основная погрешность измерения по диапазонам толщин | Мин. диаметр основания, Øн / Øв,мм |
Диаметр зоны измерения Øм, мм |
Габариты, мм |
|---|---|---|---|---|---|
| ФД1 | 0-300 мкм | 0–80 мкм: <± (0.01T +1) мкм 80–300 мкм: <± 0.02T мкм |
5 | 4,7 | Ø 13×95 |
| ФД3-0,2 | 0-120 мкм | ≤ ± (0.03T+1) мкм | 2 | 3 | Ø 13×95 |
| ФД3-1,8 | 0-40 мкм | ≤ ± (0.03T+1) мкм | 2 | 1,5 | Ø 13×95 |
| Назначение: Измерение толщины никелевых электролитических и других гальванических покрытий всех типов на деталях из черных и цветных металлов и сплавов: - с шероховатостью до Rz400; - под диэлектрическими покрытиями. |
|||||
Преобразователи серии ДАПреобразователи предназначены для поиска арматуры и измерения толщины бетона до арматуры в железобетонных изделиях и конструкциях, а так же измерения толщины толстослойных неферромагнитных покрытий на ферромагнитных основаниях. |
||||
| Тип | Диапазон измерения толщин |
Основная погрешность измерения по диапазонам толщин | Мин. диаметр основания, Øн / Øв,мм |
Габариты, мм |
|---|---|---|---|---|
| ДА-1 | 0-70 мкм | ≤ ± (0,05T+0,1) мм | 90 | 35×35×165 |
| ДА-2 | 0-120 мкм | ≤ ± (0,05T+0,1) мм | 140 | 35×35×205 |
Преобразователи для контроля параметров окружающей среды и условий нанесения покрытийПреобразователи применяются при подготовке и проведении покрасочных работ и предназначены для контроля параметров окружающей среды (температуры воздуха и поверхности металла, влажности воздуха и температуры точки росы). |
|||||
|
|
|||||
| Тип | Диапазон измерения толщин |
Основная погрешность измерения по диапазонам толщин | Мин. диаметр основания, Øн / Øв,мм |
Диаметр зоны измерения Øм, мм |
Габариты, мм |
|---|---|---|---|---|---|
| КД | -40...+85 °С | ± 2% | 4 / 20 | 7 | Ø 19×103 |
| ДВТР ДВТР-мини |
-10...+70 °С, 5–90% | ± 2% | Ø 20×35 Ø 16,5×32 |
||
| ДКУ | -10...+70 °С (воздух) -40...+85 (металл) 5-90% (влажность) |
≤ ±2 °С | 4 / 20 | 7 | Ø 20×90 |
| ДШ | Rz 20/300 мкм 2-300 мкм |
≤ ± (0,02T+2) мкм | — | — | Ø 20×90 |
Преобразователи для измерения толщины покрытий внутри трубИзмерение толщины неферромагнитных покрытий на внутренних поверхностях труб из ферромагнитных материалов. |
|||||
| Тип | Диапазон измерения, мм | Основная погрешность измерения по диапазонам | Минимальный диаметр трубы, мм | ||
| ИД1-Т | 0-0,3 |
≤± (0,02Т+2) мкм | 45 | ||
| ИД1-Т25 | 27 | ||||
| ИД1-Т20 | 20 | ||||
| ИД2-Т | 0-3 | ≤± (0,02Т+0,01) мкм | 50 | ||
| ИД3-Т | 0-6 | ≤± (0,02Т+0,02) мкм | 50 | ||
Преобразователи для измерения толщины покрытий внутри трубИзмерение толщины диэлектрических покрытий на внутренних поверхностях труб из электропроводящих материалов. |
|||||
| Тип | Диапазон измерения, мм | Основная погрешность измерения по диапазонам | Минимальный диаметр трубы, мм | ||
| ПД0-Т | 0-0,5 | ≤± (0,02Т+2) мкм | 26 | ||
| ПД0-Т14 | 14 | ||||
| ПД1-Т | 0-2 | ≤± (0,02Т+0,01) мкм | 50 | ||
| ПД2-Т | 0-15 | ≤± (0,02Т+0,01) мкм | 50 | ||
| ПД2-Т45 | 45 | ||||
Преобразователи специализированные |
|||||
| Тип | Назначение | Диапазон измерения толщин, мм | Основная погрешность измерения по диапазонам | Габариты, мм | |
| ИД1 Резьбы | Измерение толщины неферромагнитных покрытий на треугольных и трапециидальных резьбах стальных труб, муфт и т.п. изделиях. | 0-0,3 | ≤±(0,01-0,05T+3) мкм* | Зависят от параметров резьбы | |
| ИД6 Экранный | Измерение толщины неферромагнитных изделий при возможности двухстороннего доступа к нему. | 0-150 | ≤± (0,03Т+0,2) мм | Приемник: Ø90×119 мм. Возбуждение: Ø35×160 мм | |
| ИДх Мокрый слой | Измерение толщины неотвержденных слоев лакокрасочных и порошковых покрытий. | 0-0,3 0-3 0-6 | ≤± (0,01Т+3) мкм ≤± (0,015Т+5) мкм ≤± (0,015Т+7) мкм | Ø12×65 Ø15×65 Ø20×65 |
|
| ИДх Высокотемпературный | Измерение толщины неферромагнитных покрытий на ферромагнитных основаниях, нагретых до высоких температур (до +350 °С). | 0-0,3 0-3 0-6 | ≤± (0,01Т+3) мкм ≤± (0,015Т+5) мкм ≤± (0,015Т+7) мкм |
Ø25×60
|
|
| ПД-РТИ | Измерение толщины неэлектропроводящих листовых материалов с нормируемым усилием прижатия. | 0-2 0-12 0-30 |
≤± (0,02Т+2) мкм ≤± (0,02Т+2) мкм ≤± (0,02Т+5) мкм |
Ø44×99
|
|
| ПД1 Износостойкий | Измерение толщины диэлектрических покрытий (лакокрасочных, пластиковых, порошковых и т.п) с повышенной шероховатостью на электропроводящих неферромагнитных изделиях. | 0-2
|
≤± (0,01Т+1) мкм | Ø15×90
|
|
| ФД-УКМ | Измерение толщины изделий из углеродных композиционных материалов (УКМ). | 1-5 3-10 7-15 | ≤ ± (0,01-0,05T+0,1) мм** | Ø30×130 | |
| ПД-УКМ | Измерение толщин специализированных диэлектрических покрытий на изделиях из углеродных композиционных материалов. | 0,5 | ≤ ± (0,01-0,05T+0,1) мм*** | Ø23×87 | |
| ИДх Подводный | Измерение толщины неферромагнитных покрытий на ферромагнитных сталях в пресных и соленых водах на глубине до 30 м. | 0-6 0-8 0-10 |
(0,015Т+3) мкм (0,015Т+5) мкм (0,015Т+10) мкм |
Ø35×156 | |
| ДШ | Измерение шероховатости основания Rz(Ra) после пескоструйной или дробеструйной обработки перед окрасочными работами. | Rz 20/300 мкм 2-300 мкм | ≤ ± (0,02T+2) мкм | Ø20×90 | |
| Технические характеристики | |
| Вес, кг | 0,15 |
| Габариты, ДхШхВ | 120×60×25 мм |
| Диапазон измерения | от 0 до 120 мм |
| Питание | 2 элемента ААА |
| Приборы | |
| Единица измерения | мкм, o C, шероховатость мкм |
| Температурный диапазон | для прибора: –10 ... +40 °С для преобразователей: –30…+50 °С (+350 °С спец. исполнение) |
| Обмен информации с ПК | порт USB |
| Время непрерывной работы | 300 часов |
