Reed LOHE электрическая торкрет-установка (11,5 л/мин)
Электрические торкрет - установки Reed LOHE производятся в США, являясь одними из самых надежных торкрет-установок с высочайшим качеством компонентов на протяжении 60 лет.
Компактная установка LOHE способна распылять материал через шланги с внутренним диаметром от 1” до 2” (25-50 мм).
Используется электродвигатель для перемешивания и подачи материала (сухой смеси) из бункера. Требуется Компрессор сжатого воздуха для передачи материала от поворотного карманного барабана к соплу (поставляется отдельно).
Обеспечивает подачу очень ровного потока материала, что позволяет выполнять равномерное увлажнение (гидратацию) и получать гладкое нанесение материала.
Регулируемую подачу материала можно увеличить, не ухудшая качество наложения.
Сферы применения:
Преимущества:
- Плавная подача сырья в воздушный поток равномерными порциями с помощью точного узла подающего механизма.
- Благодаря равномерной подаче и распределению бетона обеспечивается однородное увлажнение (гидратация) цемента у распылительного сопла, что предотвращает отслоение.
- Компактный размер и конструкция на колесах позволяет использовать и хранить установку даже в самых ограниченных пространствах с узкими дверьми. Установить на грузовик, благодаря колесам - работа всего лишь для двух человек.
- Шланги и маховики подающего механизма заменяются, что позволяет контролировать скорость и объем выхода материала.
- Простота в обслуживании и легкий доступ для техобслуживания обслуживания даже во время работы с минимальным набором инструментов.
- Для управления установкой не требуется много персонала, инструктаж занимает несколько минут, в дальнейшем - минимальный контроль работы.
- Разобрать установку на узлы (не считая приводного механизма с уплотнением) можно за несколько минут, отвернув 7 гаек.
- Прочность и надежность: приводной механизм на масляном уплотнении гарантирует продолжительную работу. Прямозубые цилиндрические шестерни изготовлены из жаропрочного сплава и поддерживаются шариковыми или роликовыми подшипниками (без цепей).
- Система подачи сырья исключает использование опасных камер повышенного давления, снижает риск возможных травм, обеспечивает безопасность.
Комплектация и особенности:
- прямой привод карманной чаши от 5-ти сильного 3 фазного электродвигателя;
- бункер непрерывной подачи с выключателем (3 варианта исполнения);
- разъединитель для мешков с материалом;
- мешалка с 2 или 5 лопастями;
- доступны циклы 50Гц и 60 Гц;
- доступны установки с напряжением 220В, 230В, 360В, 440В, 460В, 575В;
- ОПЦИЯ: защитный кожух для бачка;
- ОПЦИЯ: ультралегкое роторное подающее колесо с покрытием против прилипания.Предотвращает прилипание материала к баку. Особенно полезно для работы в местах с высокой влажностью.

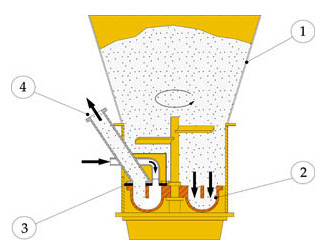

Принцип работы:
-
Сухой материал подается через бачок ниже в карманы роторного подающего колеса (вращающийся шлюзовой дозирующий барабан).
-
Поворотный карманный барабан, с приводом от сверхпрочного редуктора находящегося в масляной ванне, подает дозированную сухую смесь в проходящий через приемное и выпускное отверстие сжатый воздух.
-
Входящий через приемное отверстие сжатый воздух, забирает сухую смесь из приемных карманов поворотного барабана, а затем переносит смесь через выпускное отверстие.
-
Сухая смесь затем передается в виде суспензии через сухой шланг к торкрет-соплу,
где вводится вода для получения готовой смеси, которая с большой силой выбрасывается на бетонируемую поверхность.
Торкрет-установки REED могут наносить различные виды и объемы гранулированных материалов при помощи сжатого воздуха. Шланги и маховики подающего механизма могут заменяться для оптимального выбора скорости и объемов подачи сухого материала, что обеспечивает максимально эффективную работу.
Размеры:
Технические характеристики | Reed LOHE |
Привод | пневматический |
Производительность, м3/час | 11,5 |
Давление воздуха, Бар | 7 |
Дальность подачи по гориз./верт., м | 305 / 91 |
Макс. размер фракции заполнителя, мм | 10 |
Мощность, кВт | 3,7 |
Масса, кг | 355 |
Максимальный внутренний диаметр транспортировочных шлангов | 38 мм |
Большая открытая электрическая установка с вертикальной загрузкой LOHE |
||||||
# | Карманы | Размер шланга | Макс. размер агрегата |
Возд. компрессор, (при 100 psi) м3/час |
Макс. объем выдачи, |
Основное применение |
1 | 30 | 1" / 2.5 см |
1/8" / 3.5 мм |
356 (8AM) 509 (16AM) |
1.5 | мелкодисперсные материалы, финишная отделка, художественные работы, заплаточный ремонт |
2 | 21 | 1-1/4" / 3.2 см |
1/4" / 7 мм |
535-637 (8AM) 637-764 (16AM) |
3.8 | огнеупорные покрытия, ремонтные работы небольших объемов, гладкое покрытие |
3 | 21 | 1-1/2" / 3.8 см |
3/8" / 10 мм |
637-764 (8AM) 764-1019 (16AM) |
4.6 | огнеупорные покрытия, ремонтные работы небольших объемов, гладкое покрытие |
4 | 20 | 1-1/2" / 3.8 см |
1/2" / 13 мм |
637-1274 (8AM) 764-1019 (16AM) |
6.1 | гражданское строительство, нанесение больших объемов огнеупорных покрытий, гладкое покрытие |
5 | 15 | 2" / 5 см |
1/2" / 13 мм |
764-1019 (8AM) 1019-1274(16AM) |
9.2 | строительство бассейнов, гражданское строительство, объем бака меньший, чем у L.A. (Large Aggregate) |
6 | 15L.A* | 2" / 5 см |
5/8" / 16 мм |
764-1019 (8AM) 1019-1274(16AM) |
9.2 | строительство бассейнов, гражданское строительство, как подающий агрегат для засыпки |
7 | 12 | 2" / 5 см |
5/8" / 16 мм |
764-1019 (8AM) 1274(16AM) | 9.2 | строительство бассейнов, объем меньше, чем у системы 2-1/2", бак 15L.A. обеспечивает более гладкое покрытие |
*L.A. (Large Aggregate - Большой агрегат). <** подающий бачок, материал, воздушная система, форсунка вместе обеспечивают максимально мощный выброс. *** дополнительный электрический моторный привод потребляет примерно на 2.5 м3/мин дополнительно от потребности в воздухе при использовании электромотора. **** может возникнуть потребность в дополнительном воздухе в зависимости от высоты и атмосферного давления.
Компрессор | |
Треб. производительность компрессора | 6-21 м3/мин |
Технические характеристики | |
Производительность | 11,5 м3/час |
Вес, кг | 355 |
Дальн. подачи (вертик.) | 91 метров |
Дальн. подачи (гориз.) | 305 метров |
Тип привода | Электрический |
Мотор | электрический мотор с прямым приводом Direct Drive 5 л.с. |
Макс. раб. давление, бар | 7 |
Мощность э/двигателя, кВт | 3,7 кВт |
Диаметр выхода д/материала | 38 мм |
Основное применение | нанесение бетонных смесей методом сухого торкретирования |
Область применения | Строительство резервуаров, ёмкостей; Гидроизоляция туннелей и коллекторов; Окончательная отделка; Нанесение поверхностных покрытий; Огнеупорная облицовка; Антикоррозионная защита стальных конструкций; Восстановление защитного слоя бетона; Нанесение износоустойчивых покрытий; Восстановление профилей; Ремонт повреждений, вызванных износом; Реконструкция армированных перекрытий; Устранение дефектов строительства бетонных сооружений; Ремонт покрытий и обделок, мостов и подпорных стен, гидротехнических сооружений. |
Макс. фракция заполнителя | 10 мм |
