Компрессоры воздушные поршневые электрические с ременным приводом (78-102 м3/час)

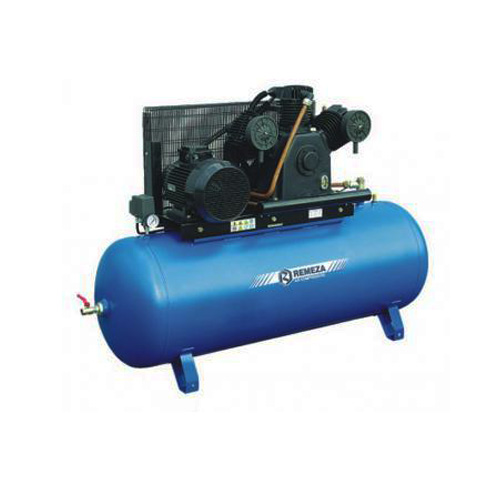

Компрессоры Remeza СБ4/Ф-500.W115, СБ4/Ф-500.W115/16 предназначены для обеспечения сжатым воздухом различного оборудования в промышленности и автосервисе.
Компрессор в базовом исполнении не комплектуется устройством очистки сжатого воздуха от воды, масел (в фазах аэрозолей, жидкости и паров), твердых микрочастиц. Для получения требуемого класса чистоты сжатого воздуха требуется использование соответствующих дополнительных устройств очистки.
Запрещается применять компрессор в бытовых и медицинских целях.
Высокое давление на выходе (16 бар) существенно расширяет сферу применения агрегата.
Применение:
- подкачка автомобильных и мотоциклетных шин;
- чистка фильтров с применением специальных продувочных пистолетов;
- окраска зданий пневматическими краскопультами;
- мытьё со средствами на водной основе и т.д.
Комплектность:
- Установка компрессорная - 1;
- Комплект амортизаторов* - 1;
- Упаковка транспортная - 1;
- Руководство по эксплуатации установки компрессорной - 1;
- Паспорт сосуда, работающего под давлением - 1;
- Паспорт клапана предохранительного - 1;
Примечание: * Комплект амортизаторов, а также детали их крепления упакованы отдельно.
Преимущества
- надежность и устойчивость;
- прочная жесткая решетка защищает ременную передачу от повреждений и увеличивает срок службы агрегата;
- опорные ножки служат для устойчивости во время работы;
- защищен от перегрева;
- высокая производительность;
- повышенное давление на выходе - 16 бар;
- качественное исполнение;
- мощный двигатель на 11 кВт;
- прочный корпус;
- удобство управления;
- высокая производительность - 1400 л/мин;
- ресивер объемом 500 литров.
Устройство:
Компрессор состоит из следующих основных сборочных единиц и деталей:
1 - Блок поршневой предназначен для выработки сжатого воздуха. Смазка трущихся поверхностей деталей блока поршневого осуществляется разбрызгиванием масла.
2 - Электродвигатель предназначен для привода блока поршневого. 5 - Ресивер служит для сбора сжатого воздуха, устранения пульсации давления, отделения конденсата; является корпусом, на котором смонтированы узлы и детали компрессора.6 - Защитное ограждение предохраняет от случайного прикосновения к движущимся частям привода установки.
7 - Прессостат служит для обеспечения работы компрессора в автоматическом режиме, поддержания давления в ресивере в заданном диапазоне.
8 - Выключатель предназначен для пуска и остановки компрессора.
9 - Манометр предназначен для контроля давления в ресивере.
10 - Клапан предохранительный служит для ограничения максимального давления в ресивере и отрегулирован на давление открывания, превышающее давление нагнетания не более чем на 10%.
12 - Клапан обратный обеспечивает подачу сжатого воздуха в направлении от блока поршневого к ресиверу.
13 - Конденсатоотводчик предназначен для удаления скопившегося в ресивере конденсата и масла.
14 - Кран предназначен для подачи воздуха потребителю.
15 - Платформа предназначена для монтажа блока поршневого, двигателя, клиноременной передачи и защитного ограждения.
17 - Пульт управления представляет собой короб закрытого типа с установленной платой, на которой смонтирована пускорегулирующая аппаратура и устройства защиты. Вводной выключатель (поз. 18) предназначен для включения питания компрессора.
| Наименование показателя | Значение показателя | |
| СБ4/Ф-500.W115 | СБ4/Ф-500.W115/16 | |
| Артикул | 38323 | |
|---|---|---|
| Количество ступеней сжатия | 2 | |
| Число цилиндров компрессора | 3 | |
| Заправочный объем масла, л | 4,0 | |
| Расход масла в установившемся тепловом режиме, г/м3 | 0,03 | |
| Производительность (по всасыванию), л/мин (м3/ч) | 1700 (102) | 1300 (78) |
| Максимальное давление сжатого воздуха, МПа (Бар) | 1.0 (10) | 1.6 (16) |
| Привод | ременный | |
| Напряжение | 380 | |
| Безмасляный | нет | |
| Температура эксплуатации | 1-40°С | |
| Номинальная мощность двигателя, кВт | 11.0 | |
| Номинальная частота вращения вала компрессора, мин-1 | 900 | 730 |
| Вместимость ресивера, номинальная, л | 500 | |
| Ремень В2000, шт. | 3 | |
| Присоединительный размер крана, дюйм | G3/4" | |
| Габаритные размеры, мм, не более: длина ширина высота |
2000 610 1380 |
|
| Средний ресурс до капитального ремонта, ч | 7500 | |
| Масса, кг | 370 | |
| Компрессор | |
| Производительность, м³/мин | 1700 (102)-1300 (78) л/мин (м3/ч) |
| Технические характеристики | |
| Мощн. двигателя, кВт | 11.0 |
| Емк. бака (резервуара), л | 500 |
| Вес, кг | 370 |
| Напряжение э/сети | 380 |
| Габариты (мм) | 2000х610х1380 |
| Размер присоед. входа | G3/4" |
| Двигатель | |
| Число цилиндров двигателя | 3 |
