Компрессоры поршневые электрические с ременным приводом Remeza СБ4/С-LH (16,8 м3/час)
Компрессоры Remeza СБ4/С-50.LH20, СБ4/С-100.LH20, СБ4/С-50.LH20А, СБ4/С-100.LH20А используются для сдля обеспечения пневматического оборудования, аппаратуры и инструмента, применяемого в промышленности, автосервисе и для других целей потребителя сжатым воздухом после его очистки дополнительной системой подготовки воздуха до норм, действующих в каждой из отраслей. Использование компрессора позволяет значительно экономить электроэнергию, механизировать труд и повысить качество работ.
Ременная передача закрыта кожухом для защиты от механических повреждений.
Компрессор оснащен рапидным разъемом, с помощью которого подключаются пневмоустройства.
Наличие у цилиндра множества больших металлических ребер обеспечивает его эффективное охлаждение.
Компрессор снабжен следующими средствами контроля, управления и защиты:
- манометром для контроля давления сжатого воздуха;
- телепрессостатом (прессостатом) - исполнительным устройством для регулирования производительности периодическим пуском-остановом компрессора;
- клапаном разгрузочным - устройством разгрузки блока поршневого при останов-ке приводного двигателя;
- клапаном предохранительным - устройством защиты от превышения максимального допустимого давления в ресивере;
- устройством защиты от перегрузок электрооборудования, короткого замыкания или обрыва одной из фаз питающей электрической сети
Комплектность:
- Установка компрессорная - 1;
- Инструкция по эксплуатации - 1;
- Комплект колес и амортизаторов - 1;
- Тара транспортная - 1;
- Паспорт ресивера - 1;
- Паспорт клапана предохранительного - 1.
Примечание: комплект колес и амортизаторов, а также детали их крепления упакованы отдельно.
Преимущества:
- надежность и устойчивость;
- блок автоматики;
- легкая транспортировка;
- комфортный захват за наконечник на рукоятке транспортировки;
- компрессор быстро готовится к эксплуатации и легко управляется;
- манометры обеспечивают визуальный контроль;
- слив конденсата из ресивера легко и удобно осуществляется с помощью специального клапана;
- опорные ножки обеспечивают устойчивость компрессора.

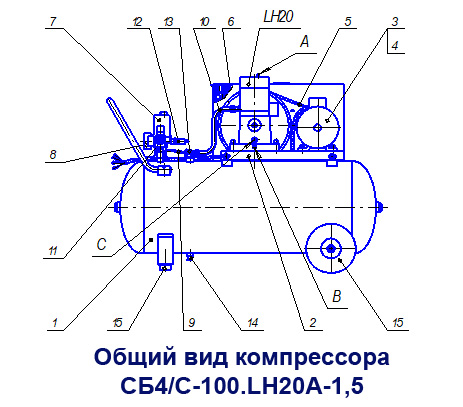

Устройство и принцип работы:
Компрессор состоит из следующих основных сборочных единиц и деталей:
блока поршневого LH20 (одноступенчатого, одноцилиндрового, с воздушным охлаждением), ресивера (1), платформы (2), электродвигателя (3) со шкивом (4), клинового ремня (5), защитного ограждения (6), телепрессостата (прессостата) (7), манометра (8), воздухопровода сброса давления (9), нагнетательного воздухопровода (10), крана (11), клапана предохранительного (12), клапана обратного (13), крана слива конденсата (14), колес и амортизаторов (15).
| Наименование показателя | Значение показателя | |||
|---|---|---|---|---|
| СБ4/С-50.LH20 | СБ4/С-100.LH20 | СБ4/С-50.LH20А | СБ4/С-100.LH20А | |
| Артикул | 25525 | 20384 | ||
| Количество ступеней сжатия | 1 | |||
| Число цилиндров блока поршневого | 1 | |||
| Заправочный объем масла, л | 0,72 | |||
| Расход масла в установившемся тепловом режиме, г/м3 | 0,03 | |||
| Производительность (по всасыванию), л/мин (м3/ч) | 280 (16,8) | 280 (16,8) | ||
| Максимальное давление сжатого воздуха, МПа (кгс/см2) | 1 (10) | |||
| Привод | ременный | |||
| Напряжение | 220 Вт | |||
| Безмасляный | нет | |||
| Температура эксплуатации | от 1°С до 40°С | |||
| Номинальная мощность двигателя, кВт | 2,2 | |||
| Номинальная частота вращения вала компрессора, мин-1 | 1320 | 1230 | ||
| Вместимость ресивера, номинальная, л | 50 | 100 | 50 | 100 |
| Ремень А 1180 мм | 1 | |||
| Габаритные размеры, мм, не более: длина ширина высота |
850 400 770 |
1150 490 850 |
850 400 770 |
1150 490 850 |
| Присоединительный размер крана, дюйм | 1/4 | |||
| Масса НЕТТО, кг, не более | 66 | 81 | 69 | 81 |
| Компрессор | |
| Производительность, м³/мин | 280 (16,8) л/мин (м3/ч) |
| Технические характеристики | |
| Мощн. двигателя, кВт | 2,2 |
| Емк. бака (резервуара), л | 50-100 |
| Вес, кг | см. таблицу |
| Напряжение э/сети | 220 |
| Габариты (мм) | см. таблицу |
| Размер присоед. входа | 1/4 |
| Двигатель | |
| Число цилиндров двигателя | 1 |
