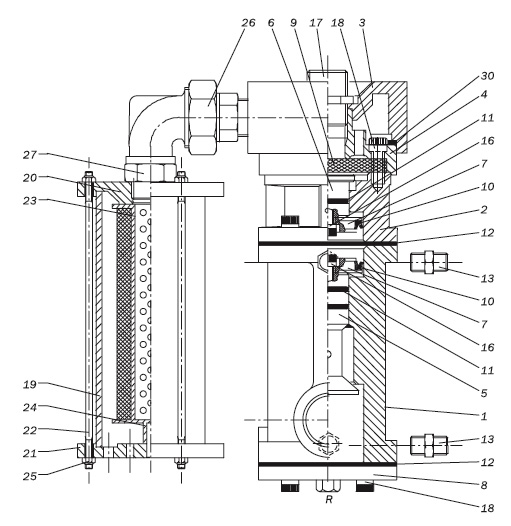

Сборочный чертеж вентиля дистанционного управления RCV Contracor для абразивоструйных аппаратов

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ АБРАЗИВОСТРУЙНОГО АППАРАТА

Система дистанционного управления применяется для запуска и останова работы абразивиструйного аппарата одним рабочим-пескоструйщиком. Система дистанционного управления состоит из блока дистанционного управления RCV и пульта дистанционного управления DMH, которые соединены сдвоенным рукавом.

Блок ДУ RCV применяется для управления подачей сжатого воздуха в аппарат с одновременным управлением функцией стравливания воздуха из аппарата.

Основные функции управления работают одновременно при нажатии или отжатии рабочим-пескоструйщиком пульта DMH. Стравливание воздуха из бака аппарата происходит через который входит в комплект поставки.

Пульт ДУ DMH крепится у сопла и соединяется с блоком дистанционного управления RCV с помощью сдвоенного рукава.

При нажатии пульта DMH блок дистанционного управления RCV срабатывает. Происходит герметизация бака абразивоструйного аппарата и процесс абразивоструйной очистки начинается.

При отжатии пульта DMH блок дистанционного управления RCV закрывается, процесс абразивоструйной очистки прекращается и происходит разгерметизация бака аппарата.


#	Артикул	Наименование
1	10814	Корпус клапана
2	10815	Корпус спускного цилиндра
3	10816	Спускной коллектор
4	10817	Верхняя крышка
5	10818	Впускной клапан
6	10819	Спускной цилиндр
7	10820	Поршень
8	10821	Нижняя пластина
9	10822	Мембрана*
10	10823	Уплотнение поршня*
11	10824	Уплотнительное кольцо*
12	10825	Набивка*
13	10826	Латунный шестигранный штуцер 1/4”
14	10827	Латунный шестигранный штуцер 1/4”
15	10828	Шаровой клапан 1/4”
16	10829	Винт поршня 8 x 15
17	10830	Шестигранный штуцер 3/4”
18	10831	Винт 8 x 25
19	10832	Корпус глушителя
20	10833	Верхняя крышка глушителя
21	10834	Нижняя пластина глушителя
22	10835	Шпилька корпуса глушителя 5 x 215
23	10836	Патрон глушителя
24	10837	Опора патрона глушителя
25	10838	Гайка
26	10839	Проходное колено
27	10840	Шестигранный штуцер 3-4”
28	10841	Запорный клапан (не показан)
29	10842	Пробка 1/4” (не показана)
30	10843	Уплотнительное кольцо*
