Сборный чертеж запчастей мотора окрасочного аппарата с электроприводом EVOX-750 Contracor

Aппараты серии EVOX - самые мощные среди мембранных насосов. Предназначены для распыления красок, лаков, эмалей, грунтовок средней вязкости на основе разбавителей: воды, уайт-спирита, сольвента, разбавителя для масляных красок, скипидара. Применяются для антикоррозионной защиты, строительстве, судостроении, вагоностроении, металлообрабатывающей промышленности.



СПЕЦИФИКАЦИЯ ДЕТАЛЕЙ МОТОРА ОКРАСОЧНОГО АППАРАТА
EVOX-750 (Арт.16045900)

EVOX-750 Contracor окрасочный аппарат с пневмоприводом - сборный чертеж деталей
НАЖМИТЕ, ЧТОБЫ УВЕЛИЧИТЬ

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
# Код заказа Модель Количество
1 16045944 Ручка тележки 1
2 16045945 Основание тележки 1
3 16045946 Колесо тележки 2
4 16045947 Кольцо стопорное 2
5 16045948 Буфер противоскользящий 2
6 16045910 Втулка маховика 1
7 16045911 Маховик 1
8 16045912 Электродвигатель 1
I 16045949 Блок управления двигателем 1
10 16045913 Предохранитель, 7А 1
11 16045914 Конденсатор, 20 мкф 1
12 16045915 Корпус пластиковый 1
13 16045013 Смотровое окно с уплотнителем 1
14 16045916 Подшипник 1
15 16045917 Манжета воротниковая 1
16 16045918 Буфер резиновый 1
17 16045919 Болт 1
18 16045020 Сапун 1
19 16045091 Регулятор давления в сборе 1
20 16045920 Корпус блока гидравлического 1
23 16045921 Цилиндр рабочий 1
24 16045922 Упор 1
25 16045923 Поршень 1
26 16045924 Мембрана в сборе 1
27 16045932 Вкладыш ограничительный 1
28 16045925 Корпус окрасочного блока 1
29 16045926 Кольцо уплотнительное 1
30 16045927 Винт 1
32 16045928 Упор 1
33 16045929 Подшипник качения 1
34 16045930 Поршень 1
35 16045931 Упор 1
37 16045933 Крышка блока гидравлического 1
38 16045092 Клапан заборный в сборе 1
39 16045061 Шайба 5
40 16045935 Винт 5
II 16045093 Клапан перепускной в сборе 1
42 - Пробка 1
43 - Кольцо уплотнительное, медь 1
44 - Пружина 1
45 - Упор 1
46 - Шар 1
47 - Седло клапана нагнетательного 1
48 1 Кольцо уплотнительное 1
49 16045934 Кольцо уплотнительное, медь 2
50 16045056 Ниппель 2
51 16024313 Кран дренажный 1
52 16045249 Кольцо уплотнительное, медь 2
53 16045251 Ниппель 1
54 16045098 Тройник манометра 1
55 16020104 Манометр



СБОРОЧНЫЕ ЧЕРТЕЖИ ЗАПЧАСТЕЙ ОКРАСОЧНЫХ АППАРАТОВ СЕРИИ EVOX CONTRACOR

ПОЛНЫЙ СПИСОК СБОРОЧНЫХ ЧЕРТЕЖЕЙ ЗАПЧАСТЕЙ ПЕСКОСТРУЙНЫХ АППАРАТОВ И КАБИН, ОКРАСОЧНЫХ АППАРАТОВ, СИСТЕМ ПОДГОТОВКИ СЖАТОГО ВОЗДУХА >>>

ОПИСАНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОКРАСОЧНОГО АППАРАТА С ЭЛЕКТРОПРИВОДОМ EVOX-750 CONTRACOR >>>

EVOX Contracor - спецификация деталей заборной системы >>>

EVOX Contracor - спецификация деталей емкости для ЛКМ >>>

EVOX- электрические схемы 220V / 380V >>>

EVOX - ремонтные комплекты для окрасочных аппаратов >>>

Читайте также

EVOX Contracor (ремкомплекты)

EVOX Contracor (ремкомплекты)

Комплекты деталей и запчастей для ремонта окрасочных аппаратов

EVOX Contracor (емкость ЛКМ)

EVOX Contracor (емкость ЛКМ)

Сборочный чертеж (спецификация) деталей емкости для лакокрасочных материалов

EVOX Contracor (заборная система)

EVOX Contracor (заборная система)

Сборочный чертеж (спецификация) деталей заборной системы окрасочных аппаратов с электроприводом

EVOX- Contracor (электрические схемы)

EVOX- Contracor (электрические схемы)

 Чертежи электрических схем на 220V и 380V для окрасочных аппаратов с электроприводом

EVOX-1500 Contracor (мотор)

EVOX-1500 Contracor (мотор)

Cборный чертеж деталей мотора электрического окрасочного аппарата

EVOX-2200 Contracor

EVOX-2200 Contracor

Сборный чертеж деталей окрасочного аппарата с электроприводом

EVOX-2200DH Contracor

EVOX-2200DH Contracor

Сборный чертеж деталей окрасочного аппарата с электроприводом

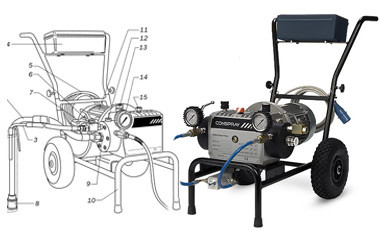

EVOX-2200PE Contracor
